Navettes pour Palettes - AR Shuttle
Les Navettes pour palettes AR Shuttle sont un type de solution de stockage compact à haute densité qui utilise des radio-navettes motorisées (Shuttle) qui transportent la charge de façon autonome par l’intérieur du rayonnage.
Ces radio-navettes sont manipulées par un opérateur grâce à un système de contrôle à distance. De cette manière, on obtient le maximum d’utilisation de l’espace de stockage d’une part, et d’autre part, des niveaux très réduits d’accidents.
L’utilisation de radio-navettes automatisées au lieu de chariots au cours du processus de stockage réduit au maximum non seulement le risque d’accidents, mais aussi les coûts de maintenance dérivés des détériorations sur le rayonnage.
Le système de navettes pour palettes (AR Shuttle) est approprié pour utiliser les systèmes FIFO et LIFO de chargement et de déchargement, même en chambres de congélation, avec des températures qui peuvent descendre jusqu’à -30ºC.
Avec ce système, la capacité logistique est renforcée de façon qualitative et quantitative, étant donné qu’il automatise le mouvement de marchandises palettisées et qu’il permet un contrôle d’inventaire à l’aide de capteurs qui comptent les palettes stockées.




Les navettes pour palettes AR Shuttle sont une solution de stockage compacte semi-automatisée pour les palettes qui utilise des chariots satellites motorisés qui, de façon autonome, effectuent les déplacements à l’intérieur du rayonnage.
Conçu pour le stockage à rotation rapide, ce système permet le chargement et la récupération automatique de palettes de façon continue à l’aide d’un système de contrôle à distance.
La navette place les unités de charge sur la première position libre jusqu’au remplissage du rayonnage, ou bien il les recueille depuis sa position pour les emporter au bord afin qu’elles soient transportée par le chariot élévateur, jusqu’à ce que le rayonnage soit complètement vide.
À l’aide d’un chariot, il positionne la charge sur le rail requis, où les palettes sont chargées une par une depuis le début du rail.
Il élève la plateforme et se déplace au long du rail jusqu’à atteindre la première position où la charge va être déchargée, il la décharge et recule jusqu’au début du rail et est prêt à recommencer un nouveau cycle.
Avant de placer la dernière charge sur la position souhaitée, celle-ci doit être transportée à l’aide du chariot jusqu’à l’allée suivante.
La solution AR Shuttle pour palettes permet de fonctionner en entrepôt aussi bien à travers la gestion FIFO que LIFO, la plus habituelle étant LIFO qui n’utilise que l’une des extrémités du couloir pour le chargement et le déchargement de palettes.
Pour le fonctionnement FIFO dans la solution AR Shuttle, il faut habiliter l’accès au chariot élévateur par le fond du niveau pour que l’on puisse accéder à l’unité de charge située en dernière position. Le cycle de gestion des stocks FIFO peut ainsi être complété, et la première palette à entrer dans la structure, sera la première à en sortir.
Les principaux avantages de la solution de Shuttle pour palettes d’AR Racking résident dans sa capacité de compactage du rayonnage et dans l’augmentation de la productivité et de la sécurité au sein de l’entrepôt.
- Requiert un faible coût de maintenance.
- Préserve les conditions de sécurité des opérateurs.
- Permet une notable optimisation de l’espace.
- Le système de navettes pour palettes AR Shuttle tire le meilleur profit de l’espace et de la hauteur disponibles tout en minimisant les couloirs de travail du chariot.
- Comme les opérateurs n’ont pas à transiter dans les couloirs, cela garantit le plus fort indice de sécurité pour les travailleurs au cours de la manipulation des palettes, en évitant des collisions dans la structure de rayonnages, tout en réduisant les coûts de maintenance et le nombre d’incidences dans la manipulation des charges.
- Le système AR Shuttle permet le contrôle automatique de l’inventaire à l’aide de capteurs qui comptent les palettes stockées. Grâces au contrôle à distance et aux codes-barres, on obtient un contrôle du stock plus efficace tout en réduisant considérablement les marges d’erreur.
- Avec le système de navettes AR Shuttle, les palettes stockées peuvent être chargées et déchargées en mode FIFO ou LIFO, même en chambres de congélation avec des températures qui peuvent descendre jusqu’à -30ºC.
- Optimisation de l’espace
- FIFO / LIFO
- Flux de manipulation constant
- Il permet un flux de manipulation constant, ce qui apporte de la souplesse au fonctionnement de l’entrepôt.
- Fonctionnement avec des batteries rechargeables au lithium
- Operationnel, très sûr, et avec un faible coût de maintenance
- Contrôle par radiofréquence
- Souplesse pour le stockage de différents types de palettes
Les rayonnages semi-automatisés avec l’AR Shuttle sont une solution qui optimise l’espace et la productivité dans l’entrepôt.
Donc, leurs applications les plus communes sont les suivantes :
- Entrepôts avec grande activité de chargement et de déchargement, et qui requièrent donc une grande productivité en entrepôt.
- Entrepôts avec un nombre réduit de références de produits, mais un volume de palettes élevé.
- Entrepôts avec des marchandises saisonnières, qui impliquent le besoin d’opérer avec une grande souplesse dans des périodes de temps restreintes.
- Entrepôts avec des chambres frigorifiques ou de congélation, de par le compactage de l’espace maximum qu’ils permettent, avec l’économie dans les temps pour le chargement et le déchargement des palettes que cela suppose.
- De par leur double capacité de gestion FIFO et LIFO, ils peuvent être appropriés pour les entrepôts avec des produits aussi bien périssables que non périssables, en fonction de la configuration choisie.
La solution de stockage des rayonnages Shuttle pour palettes est composée par la structure compacte de base d’échelles et de lisses avec les caractéristiques de qualité de tous les rayonnages AR Racking
De plus, cette solution dispose de composants spécifiques qui permettent le fonctionnement semi-automatique, principalement les navettes (ou shuttles) et les rails sur lesquels celles-ci se déplacent. On peut également ajouter des accessoires de sécurité pour la structure et les unités de charge.
Les principaux composants qui conforment les rayonnages AR Shuttle pour palettes, seront divisés entre la structure métallique et la navette AR Shuttle elle-même.
L’échelle galvanisée, comme dans le reste des solutions de stockage, est l’un des composants de base du rayonnage, elle est formée par 2 montants galvanisés, leurs diagonales, leurs bases de montant et les éléments pour leur fixation au sol.
C’est l’élément horizontal qui assemble les échelles entre elles et supporte la charge. Dans les rayonnages AR Shuttle, c’est sur les lisses que s’appuient les rails qui permettent le déplacement horizontal des navettes.
Les lisses s’assemblent à l’échelle à l’aide des connecteurs dans les perforations du montant.
C’est le composant qui est chargé de soutenir les rails métalliques sur lesquels se déplace le chariot AR Shuttle. Les supports extérieurs sont ancrés sur les montants d’entrée et de sortie de chaque couloir, alors que les supports intérieurs sont ancrés aux lisses.
C’est le composant métallique qui est chargé de faciliter le déplacement du shuttle pour palettes sur toute la longueur du couloir. Il s’appuie sur les lisses et sur leurs supports correspondants.
Il se situe au début et à la fin de chacun des niveaux, de chaque côté de l’allée, pour faciliter la dépose des unités de charge et éviter les déviations de leur trajectoire correcte.
Élément situé au bout de l’allée, dans la zone de déchargement dont l’objectif est d’informer la navette qu’elle arrive au bout du rail et d’activer son système de freinage et d’arrêt.

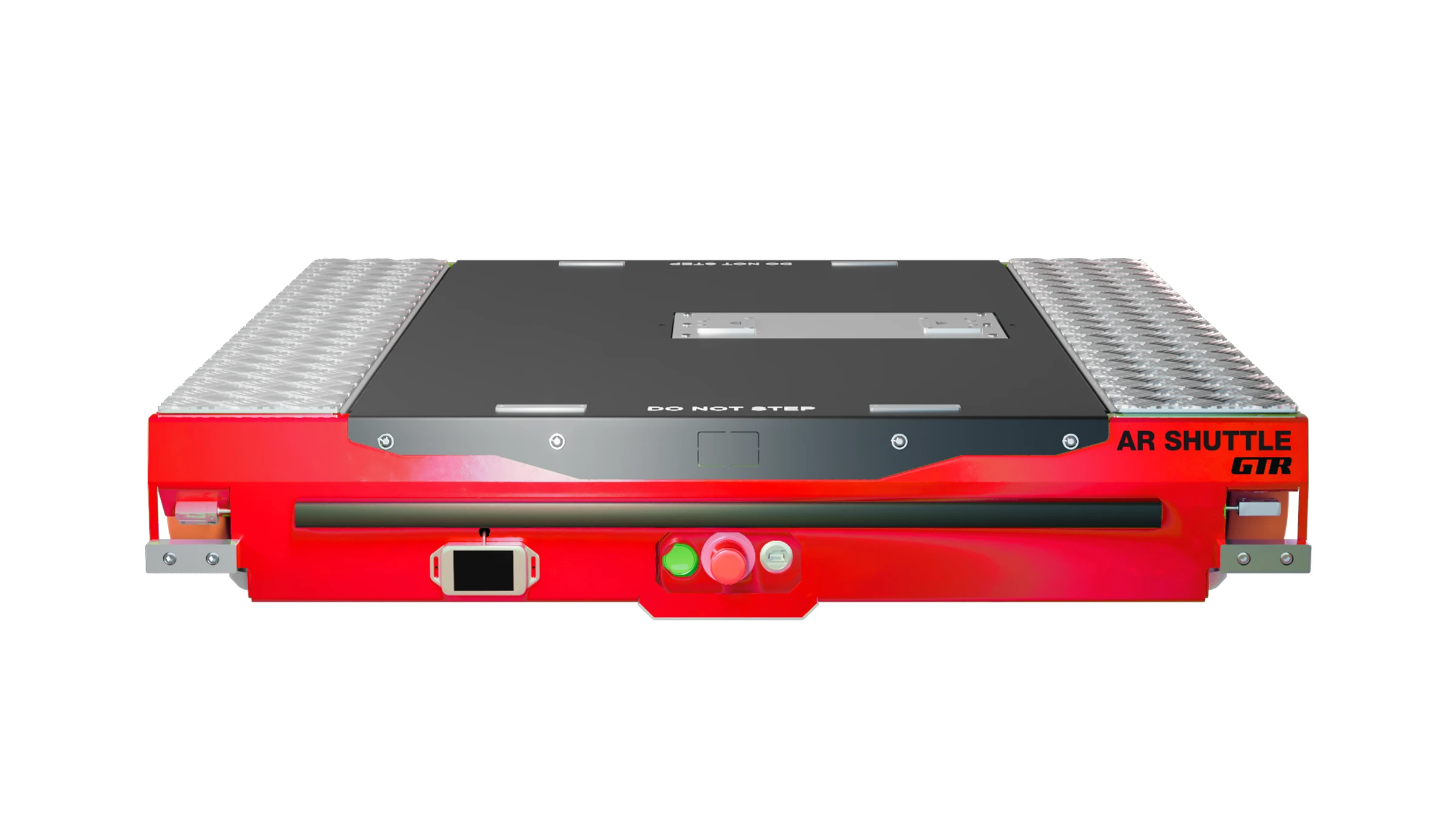

Les navettes AR Shuttle sont formées par une plateforme base munie de roues en vue de faciliter leur déplacement, d’un système de levage de palettes sur le chariot lui-même, et d’une longue liste de capteurs et de lecteurs de détection qui collectent les informations de leur environnement et font office de mesures de sécurité.
La navette elle-même est munie de différents indicateurs d’état, pour informer l’opérateur de toute erreur potentielle, du niveau de la batterie ou de la marche ou de l’arrêt.
C’est l’élément de base de contrôle de l’AR Shuttle au moyen duquel l’opérateur indique l’opération souhaitée. Elle est d’un usage facile grâce à ses boutons et à son écran d’information.
Voici quelques-unes de ses caractéristiques :
- Capacité de contrôler jusqu’à 4 machines simultanément.
- Commande pour le comptage des palettes.
- Affiche à l’écran des messages pour la maintenance des machines.
- Europalettes
- Palettes industrielles
- Palettes pour l’industrie chimique
- Palettes pour l’industrie alimentaire
Les palettes peuvent être stockées et récupérées de deux façons différentes :
Avec ce système, qui est le plus commun, les palettes sont insérées et extraites du même côté.
Généralement, les rails sont complètement vidés avant d’y placer une nouvelle charge.
Ce type de stockage est idéal pour les grands stocks et pour les produits à rotation rapide, où les opérations d’entrée et de sortie sont manœuvrées dans le sens contraire.
Lorsque l’allée n’est pas complètement libre, on place les palettes près de la position de sortie, ce qui permet de replacer de nouvelles marchandises sur le rayonnage.

Selon la fonctionnalité requise, le système de navettes pour palettes AR Shuttle sera équipé avec les éléments suivants :
- Stockage
- Stockage Continue
- Collecte
- Collecte continue
- Collecte par quantité
- Compactage de palettes LIFO
- Compactage de palettes FIFO
- Compteur de palettes
- Lithium Batterie
- Chargeur de batterie
- Télécommande
- Manuel d’utilisation
- Multipalettes
- Pièces de rechange
- Version chambre froide
Les Rayonnages AR Shuttle pour palettes respectent les normes de qualité internationales les plus exigentes et disposent de la garantie d’excellence d’AR Racking.
Notre confiance dans les racks à palettes que nous produisons nous permet d’offrir 5 ans de garantie de qualité sur tout défaut de fabrication potentiel des pièces de la structure principale de nos rayonnages.
Le processus de production des éléments de base de nos rayonnages pour shuttle pour palettes est totalement automatisé dans notre centre de production : des profileuses de dernière génération avec des process de coupe en continu et un contrôle de mesurage laser, des centres de soudage, des systèmes de peinture et de colisage robotisés, qui garantissent les paramètres de qualité les plus élevés.
Les montants et les lisses de nos rayonnages métalliques disposent d’un système de traçabilité pionnier dans le secteur grâce auquel les pièces de nos solutions de stockage disposent d’un marquage d’identification unique qui permet de connaître l’historique de chaque montant et de chaque lisse, et donc, de connaître les informations concernant leur conception et de la matière première utilisée dans leur production.
La conception et le calcul de nos solutions de stockage semi-automatisées AR Shuttle sont effectués dans notre centre technologique où notre équipe expérimentée d’ingénierie nous permet de développer des projets avec des besoins logistiques différents et exigents.
Le Laboratoire de Recherche et d’Essais, en collaboration avec l’Université de Mondragón, nous permet d’effectuer les essais et les analyses sur nos rayonnages AR Shuttle. Il permet de simuler, de calculer et de faire des recherches autour de l’efficacité des géométries, et d’effectuer des calculs structuraux complexes autour du comportement des solutions déjà installées.
- ISO 9001: 2008
- ISO 18001: 2004
- OSHAS 18001: 2007
- Certificat de soudure: UNE EN ISO 3834-2: 2006
- Certificat de résistance de la galvanisation: UNE-EN ISO 14713-1
- Réaction au feu de la galvanisation: EN 13501-1: 2007


Notre expérience dans l’optimisation des entrepôts de nos clients couvre plus de 26.000 projets réalisés dans plus de 60 pays.
Nos clients sont issus des secteurs les plus divers : alimentation et boissons, automobile, distribution, électronique, pharmacie et cosmétique, secteurs industriels, ou encore transport et logistique.
Voici quelques-uns des exemples des projets de rayonnages AR Shuttle pour palettes :
- Frio Puerto S.A. Logistique à froid (Espagne)
- CONSUM Distribution alimentaire (Espagne)
- BODEGAS LOZANO Boissons (Espagne)
- ASHLAND Produits chimiques (Espagne)
