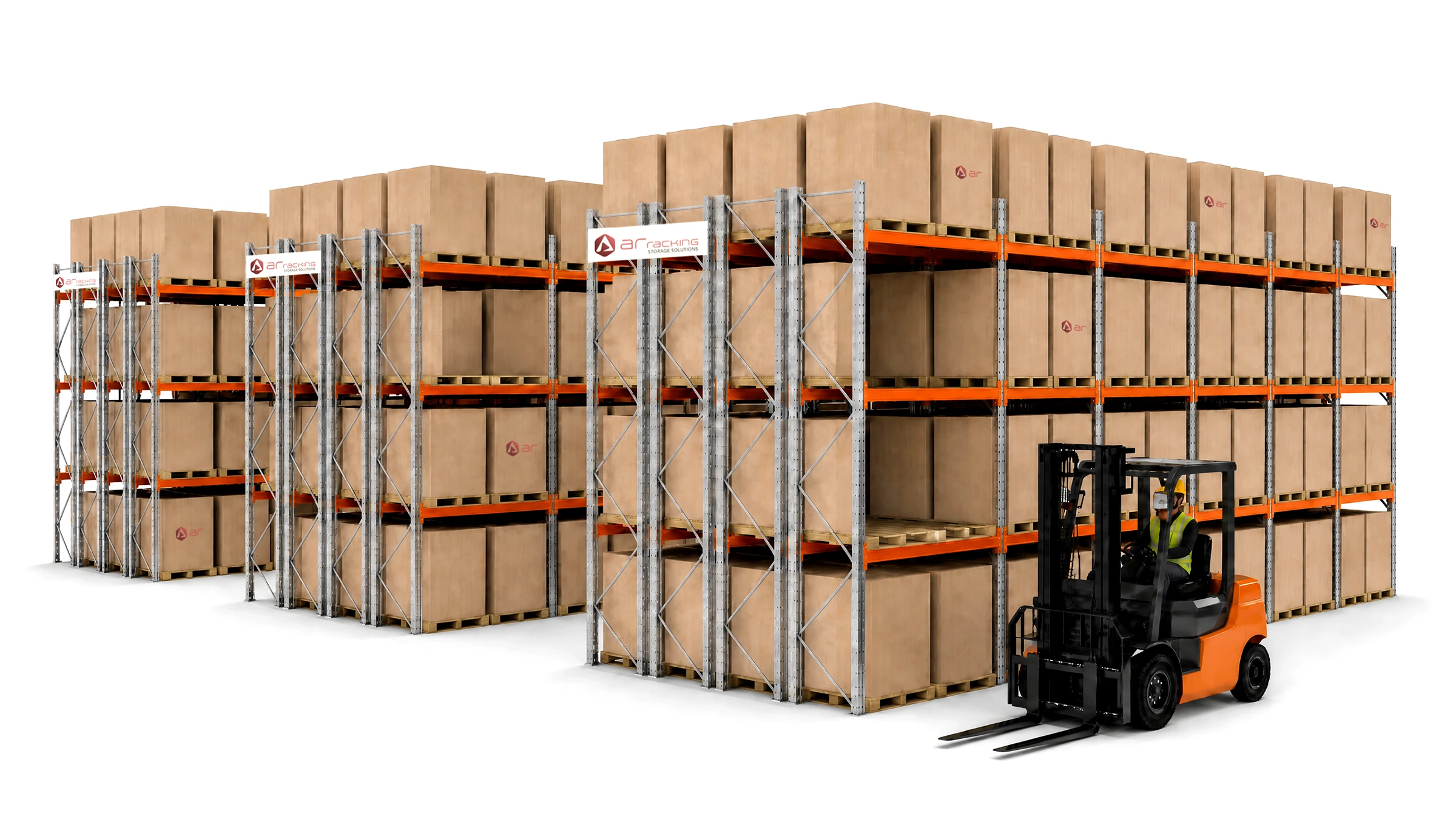

Estanterías de doble profundidad para palets

  • estanterias-doble-profundidad
  • estanterias-doble-fondo
  • estanterias-palets-doble-profundidad
  • estanterias-palets-doble-fondo
  • sistema-almacenaje-doble-profunidad

La estantería de doble profundidad o doble fondo para palets es un sistema de almacenaje que se encuentra a medio camino entre las estanterías convencionales o selectivas y los sistemas de almacenaje compactos de alta densidad.

En las estanterías de doble profundidad las unidades de carga son almacenadas de forma mecánica a través de carretillas elevadoras que circulan por pasillos formados en paralelo a las estanterías.

En este sistema los palets son almacenados en dos profundidades logrando por tanto una mayor densidad de almacenamiento, mientras que acceso a los palets se sigue realizando con facilidad y relativa rapidez. A diferencia de la estantería convencional, en la estantería de doble profundidad el operario no tiene acceso directo a todos los palets almacenados.

Las estanterías para palets de doble fondo se deben utilizar con carretillas elevadoras especiales preparadas para este tipo de sistema, equipadas con horquillas telescópicas o con un mecanismo de pantógrafo especialmente diseñado para acceder correctamente a la segunda paleta.

Es un sistema de alta eficacia, resistencia, y de sencillo montaje y regulación de los niveles de carga. Además, al igual que el sistema convencional, es una estantería perfectamente adaptable a mercancías de distinto peso o volumen.

PRESUPUESTO Solicita más información

Estanterías de doble fondo para palets

Las estanterías de doble fondo para palets aumentan el espacio de almacenamiento disponible, simplemente almacenando los palets en dos profundidades en lugar de en una como en el sistema convencional.

Se accede a los 2 palets desde un mismo pasillo, por lo que se reducen a la mitad el número de pasillos respecto al sistema convencional.

En definitiva, la estantería de palets de doble profundidad aumenta la densidad de almacenaje del almacén reduciendo los pasillos y aumentando las ubicaciones de almacenamiento.

Como el acceso directo sólo está disponible para las unidades de carga frontales, este sistema de doble profundidad de gestión del stock del tipo LIFO (Last in, First out) se recomienda para el almacenaje de productos idénticos o de alta rotación, con más de una paleta por referencia.

¿TIENES DUDAS? TE ASESORAMOS

Las Estanterías de doble profundidad para palets cumplen los más exigentes estándares de seguridad europea, y además cuentan con la garantía de calidad e innovación AR Racking.

5 años de garantía de calidad

Nuestra confianza en la eficacia de las estanterías de doble fondo para palets nos permite ofrecer 5 años de garantía de calidad contra todo tipo de defecto de fabricación o vicio oculto de las piezas de la estructura principal de nuestros sistemas.

Sistema de trazabilidad

Desde el año 2016, las piezas de nuestras estanterías de doble fondo cuentan con un sistema de trazabilidad en sus piezas.

El sistema consiste en un marcado identificativo, que nos permite conocer y tener documentada desde el origen cada pieza sin necesidad de disponer de la etiqueta del paquete, y en consecuencia, saber de qué pieza se trata, su diseño y que materia prima ha sido utilizada en su fabricación.

Producción 100% automatizada

El proceso productivo de nuestras estanterías metálicas está completamente automatizado: incorpora perfi­ladoras de última generación con proceso de corte en continuo y control de medición láser, centros de soldadura, procesos de pintura y empaquetado, todos robotizados, que garantizan los más elevados parámetros de calidad.

Diseños en Centro de I+D+i

El diseño de las estructuras de nuestros sistemas de almacenaje se realiza en nuestro centro tecnológico dedicado a actividades de I+D+i, así como con un área de desa­rrollo de proyectos de ingeniería avanzados, que permite ofre­cer una respuesta adecuada a los requerimientos logísticos más exigentes.

Tests en Laboratorio de Investigación y Ensayos

En nuestro reciente Laboratorio de Investigación y Ensayos creado junto a la Universidad de Mondragón nuestro área técnica de ensaya y analiza productos y materiales para la mejora de nuestras estanterías de doble fondo.

También simu­la, calcula e investiga la eficacia de las geometrías, y realiza completos cálculos estructurales sobre el comportamiento de los sistemas ya instalados en diferentes situaciones.


Certificados de calidad de nuestras estanterías para paletas de doble profundidad:

  • ISO 9001: 2008
  • ISO 18001: 2004
  • OSHAS 18001: 2007
  • Certificado de soldadura: UNE EN ISO 3834-2: 2006
  • Certificado de resistencia del galvanizado: UNE-EN ISO 14713-1
  • Reacción al fuego de galvanizado: EN 13501-1: 2007
  • Certificado de calidad de Estanterías de Paletización
  • EN 15512
  • EN 15620
  • EN 15629
  • EN 15635
  • FEM 10208


Como expertos en estanterías para palets en nuestros más de 26.000 proyectos de almacenaje realizados en más de 60 países, contamos con la suerte de haber colaborado en la optimización de los almacenes de grandes compañías internacionales de diversos sectores: Alimentación y bebidas, automoción, distribución, electrónica, farmacia y cosmética, sectores industriales o transporte y logística.

Estos serían algunos de los proyectos de estanterías convencionales de doble profundidad que podemos compartir:

  • CCL – Logística (Colombia)
  • NEXSYS – Distribución (Chile)

Ventajas de las Estanterías de doble fondo para palets:

  • Aumento de la capacidad de almacenaje en comparación con las estanterías convencionales.
  • El acceso a los palets sigue siendo sencillo y relativamente rápido, se mantiene un 50% de accesibilidad inmediata con una rotación razonable de la mercancía.
  • Sistema con un buen uso de todas las ubicaciones disponibles, generalmente superior al 80-90%.
  • Sistema intermedio entre un sistema de estanterías convencionales o selectivas y un sistema compacto de alta densidad.
  • Funcionamiento tipo LIFO (Last in, First out), por lo que el último palet en ser depositado en la estantería será el primero en salir de la misma.
  • Sistema más eficiente, elimina los pasillos innecesarios y aumenta el uso del espacio disponible.
  • Las estanterías de doble profundidad se adaptan a cualquier tipo de unidad de carga.
  • Al igual que en las estanterías convencionales el proceso de montaje, desmontaje y sustitución de piezas es rápido y sencillo.
  • Ahorro de tiempos y esfuerzos en la manipulación de las unidades de carga, con una intensa rotación de stocks.
  • El diseño de las estanterías para palets de doble fondo facilita su reconfiguración o ampliación según las necesidades de almacenaje que puedan surgir.
  • Gran nivel de seguridad gracias a la variedad de accesorios que puede incorporar.
  • Los puntales y bastidores de las estanterías de doble profundidad de AR Racking son pre-galvanizados y cuentan con un innovador sistema de trazabilidad.

Principales aplicaciones de las Estanterías de doble profundidad para paletas:

Las estanterías de doble fondo, por sus similitudes con el sistema convencional, son una solución muy versátil y adaptable a infinidad de necesidades de almacenaje.

Sin embargo, su mayor capacidad de almacenaje y menor accesibilidad a las unidades de carga hacen que su aplicación sea especialmente recomendable para almacenes con las siguientes características:

  • Almacenes para productos con más de una paleta por unidad de almacenamiento especial.
  • Almacenes de productos homogéneos o idénticos
  • Almacenes con existencias con una vida útil de medio o largo plazo. No es recomendable para productos muy perecederos ya que las estanterías de doble profundidad para palets son un sistema del tipo LIFO.
  • Almacenes con existencias de alto rendimiento donde el acceso restringido a todos los palets no es un problema.
  • Almacenes en los que se requiera un equilibrio entre la accesibilidad o selectividad de las unidades de carga y el aumento de la capacidad de almacenaje.

Componentes y accesorios de las estanterías de doble profundidad para palets

La estantería de doble fondo para palets tiene la misma estructura que la estantería convencional, sólo que la disposición de esta es diferente, por lo que los componentes de la estantería son iguales o muy similares.

Los sistemas de almacenaje de doble fondo estarán formados por tanto por una sencilla estructura compuesta por largueros, bastidores y otros complementos como travesaños de apoyo y soportes.

Además, este sistema cuenta con elementos de seguridad como, protectores de bastidor y puntal, mallas anticaída, refuerzos y topes traseros de paleta.


BASTIDORES DE ESTANTERÍA DE DOBLE PROFUNDIDAD

Los bastidores son unos de los elementos esenciales de las estanterías de doble profundidad para paletas. Están formados por 2 puntales, con sus diagonales, bases de puntal y elementos de fijación como tornillos y tuercas.

AR Racking cuenta con una amplia gama de bastidores con acabado galvanizado, lo que supone una mayor durabilidad y resistencia a condiciones adversas respecto al acabado pintado.

Además, los puntales y largueros de AR Racking cuentan con un pionero sistema de trazabilidad que identifica de manera inmediata su diseño, composición y origen de la pieza. De ese modo, la trazabilidad del producto está completamente garantizada.

Puntal galvanizado

El puntal es la parte esencial del bastidor y es galvanizado. Sus dimensiones dependerán de las necesidades de almacenaje de la instalación, a elegir entre la gama de secciones y de longitudes de puntal para la estantería de doble profundidad.

Base de puntal

La base de puntal es un elemento estructural uni­do a cada puntal que distribuye el peso y permite anclar la estructura al suelo.

Base de puntal soldada

La base de puntal soldada esta diseñada para los bas­tidores de mayor carga y altura.

Placa de nivelación

Componente que se sitúa debajo de la placa base para nivelar el sistema de al­macenaje. Es un accesorio a utilizar en almacenes con suelos irregu­lares.



LARGUEROS PARA ESTANTERÍA PARA PALETS

Los largueros son los componentes horizontales de la estantería para palets de doble fondo, que soportan las unidades de carga y unen los bastidores entre sí, se sitúan en paralelo al pasillo de traba­jo. Cuentan con conectores que encajan en los perforados del puntal.

Los conectores diseñados por AR Racking crean un sistema de unión entre larguero y puntal extremadamente firme y seguro, aumentando la capacidad de carga y la duración del sistema.

Larguero 2C Naranja

El larguero 2C de color naranja esta diseñado con 2 perfiles en forma de “C” sol­dados entre sí.

Gran variedad de longitu­des, anchuras y resistencias para adaptarse a cada necesidad de almacenaje.

Larguero Monotapa Naranja

Los largueros monotapa se utilizan en situaciones en las que el peso de la carga a almacenar no es elevado.

Estos largueros pueden ser utilizados para cargas paleti­zadas de cualquier tipo o para niveles de picking.

Larguero Galvanizado en Caliente

Los largueros galvanizados en caliente para estantería de doble profundidad cuentan con un baño de zinc que mejora su protección frente a la corrosión.

Son, por tanto, largueros idóneos para am­bientes muy agresivos, como ocurre en al­macenes de productos químicos o ambien­tes muy salinos.

Pasador estándar pre-galvanizado

El pasador de seguridad es un elemento individual que se coloca en el conector del larguero con el puntal para evitar desalojo accidental del larguero.

Es un elemento homologado y que aporta seguridad al sistema de almacenaje. Es un método de seguridad fiable y senci­llo, que permite su revisión a simple vista.

Este pasador es compatible con todos los largueros de la gama de AR Racking. Los largueros galvanizados en caliente utilizan pasador rojo, para permitir su control des­de el suelo.



ESTANTES Y PANELES

Panel de malla de protección y anticaída

Los paneles de malla metálica son componentes que se utilizan para soportar las mercancías de las unidades de carga en la estantería de doble profundidad.

La malla de forma rectangular se une a los travesaños rigidizando la estructura. Se colocan sobre los largueros AR sin necesidad de fijaciones extra.

Las mallas son también adaptables a soluciones de picking.

Panel madera aglomerada

Los paneles o tableros de madera aglomerada puede tener diversos usos en la estantería de doble fondo AR PAL.

Pueden ubicarse directamente sobre los largueros añadiendoe retenedores en los extremos para mejorar la fijación.

Si la carga fuese pesada, se deberán añadir travesaños para soportar la unidad de carga.



TRAVESAÑOS Y SOPORTES DE CONTENEDOR

Travesaño para madera TM55

Los travesaños TM55 es­tán diseñados para poder colocar en su zona superior tableros de ma­dera o aglomerado de espesor de 22mm, quedando la madera a ras de la altura del larguero.

Travesaño Apoyo T451

Los travesaños de apoyo T451 son componentes horizontales fijados perpendi­cularmente a los largueros y que permiten la colocación de paletas sobre ellos.

Aportan mayor seguridad y evitan la potencial caída de los palets de la estantería de doble fondo.

Travesaño elevado TNP84

Los travesaños elevados “Top hat” TNP84 están diseñados para simplificar el proceso de entrada de las horquillas e la carretilla elevadora por de­bajo de la unidad de carga.

Son utilizados en instalaciones con unidades de carga sin paletas o patines inferio­res y son la solución idónea para simplificar su car­ga y descarga.

Soporte de contenedor

Los soportes de contenedor son un elemento utilizado para almacenar contenedores con patas en sus extremos

Forman un conjunto de 2 soportes fijados perpendicularmente a los largueros que permite depositar los contenedores con facilidad.



Medidas de prevención y seguridad de la estantería de doble profundidad

Encontramos distintos elementos complementarios que permiten garantizar una mayor seguridad de la instalación tales como los topes de paletas, las mallas de protección o los protectores.

TOPES DE PALETA

Tope de paleta simple y doble

Son topes traseros de seguridad preventiva para la estantería de doble profundidad para palets. Su objetivo es la prevención de la caída del pa­let en una maniobra inadecuada.

Están formados por un perfil metálico dis­puesto sobre 2 ménsulas atornilladas a los laterales de los puntales.

El tope simple se utiliza para alineaciones simples y el tope doble, para alineaciones dobles.

Tope de paleta Kibi

Este tope para palets es situado en dirección perpendicular a los largueros en alineaciones dobles y su función es evitar la caída de la paleta ante una maniobra in­adecuada con la unidad de carga.

Tope de paleta suelo

Los topes de paleta en suelo, simples o dobles, se fijan al suelo del almacén y sirven de aviso y re­tención de las unidades de carga.



PROTECTORES DE ESTANTERÍA DE DOBLE FONDO PARA PALETS

Protector de puntal

Los protectores de puntal se instalan en los puntales ex­ternos de la estantería y su función es la de proteger la instalación de los im­pactos de las carretillas elevadoras.

Protector de esquina

Los protectores de esquina son una solución alternativa si no es posible utilizar los protectores de puntal.

Es un elemento de chapa metálica, anclado al suelo y su objetivo es el de proteger los puntales ex­ternos.

Protector de refuerzo puntal

Los protectores de refuerzo de puntal se instalan en las estanterías convencionales de doble fondo a una altura supe­rior a la que alcanza el protector de puntal.

Su fabricación puede ser en chapa metálica o en plástico, y se fijan al puntal.



Protectores laterales o de bastidor

Los protectores laterales o de bastidor son protecciones en forma de “C”, que se sitúan en los bastidores externos de la estantería de doble profundidad.

Suelen ir unidos a los protectores de puntal para crear un conjunto de protección más eficaz.



SEÑALIZACIONES DE ESTANTERÍAS PARA PALETS

Bandera de señalización

Son placas metálicas rectangulares situados en las zonas externas de las estanterías, fijadas al puntal, para señalizar los diferentes pasillos de la instalación.

Placa de características

Las placas de características son elementos que se fijan en lugares visibles de la instalación, generalmente en los bastidores externos, y en los que se incluye infor­mación para un uso correcto del sistema de almacenaje.

Etiqueta de vinilo para carga

La etiqueta de carga es un adhesivo, colocado directamente sobre los largueros de la estantería de doble fondo, en el que se indica la capacidad de carga de cada larguero.

Otras Estanterías de Paletización que podrían interesarte...

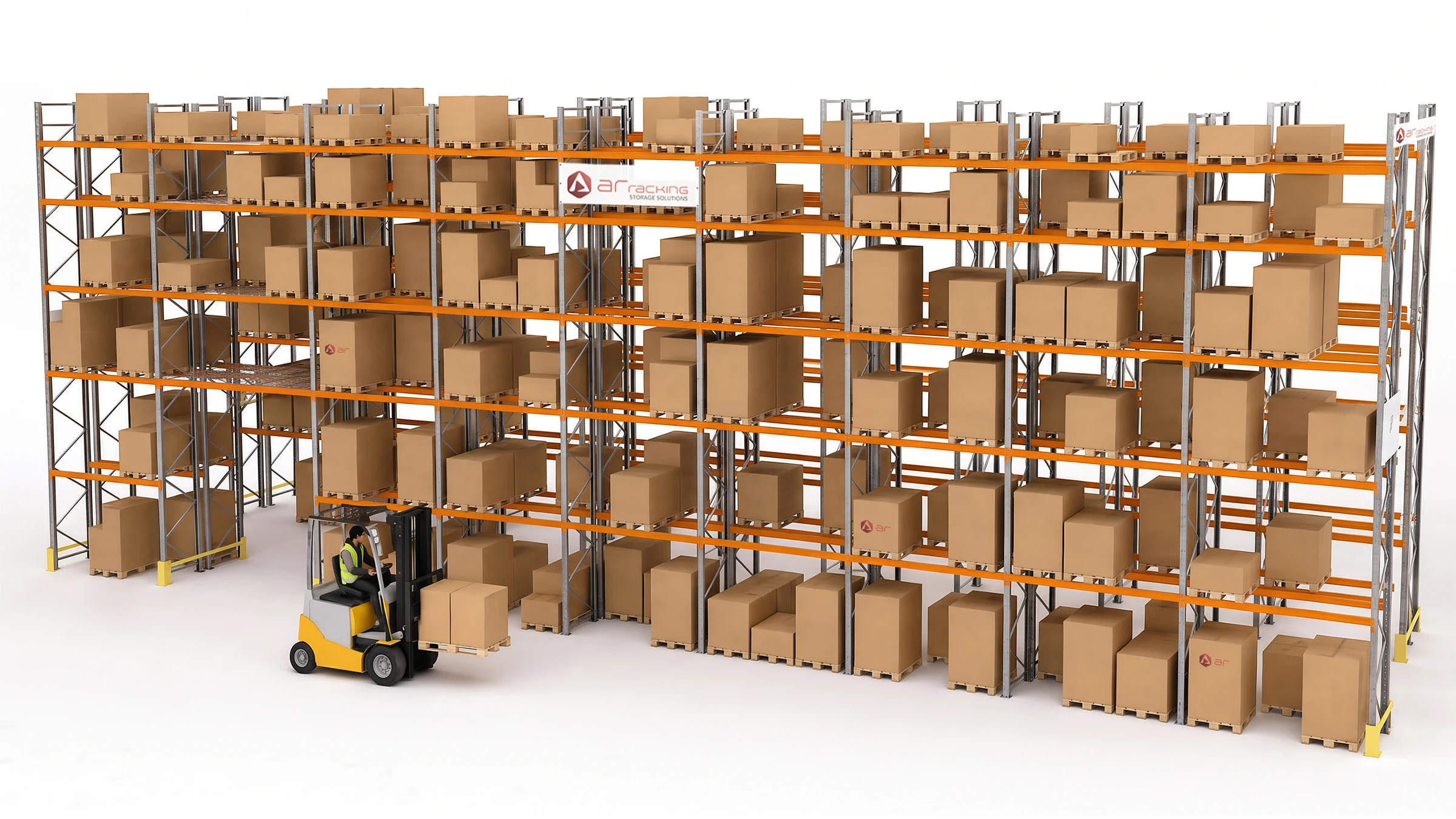

Estanterías Convencionales para Palets

Se trata de un tipo de estantería convencional pensada para almacenar palets de forma mecánica y funcional por medio de carretillas elevadoras.

VER MÁS

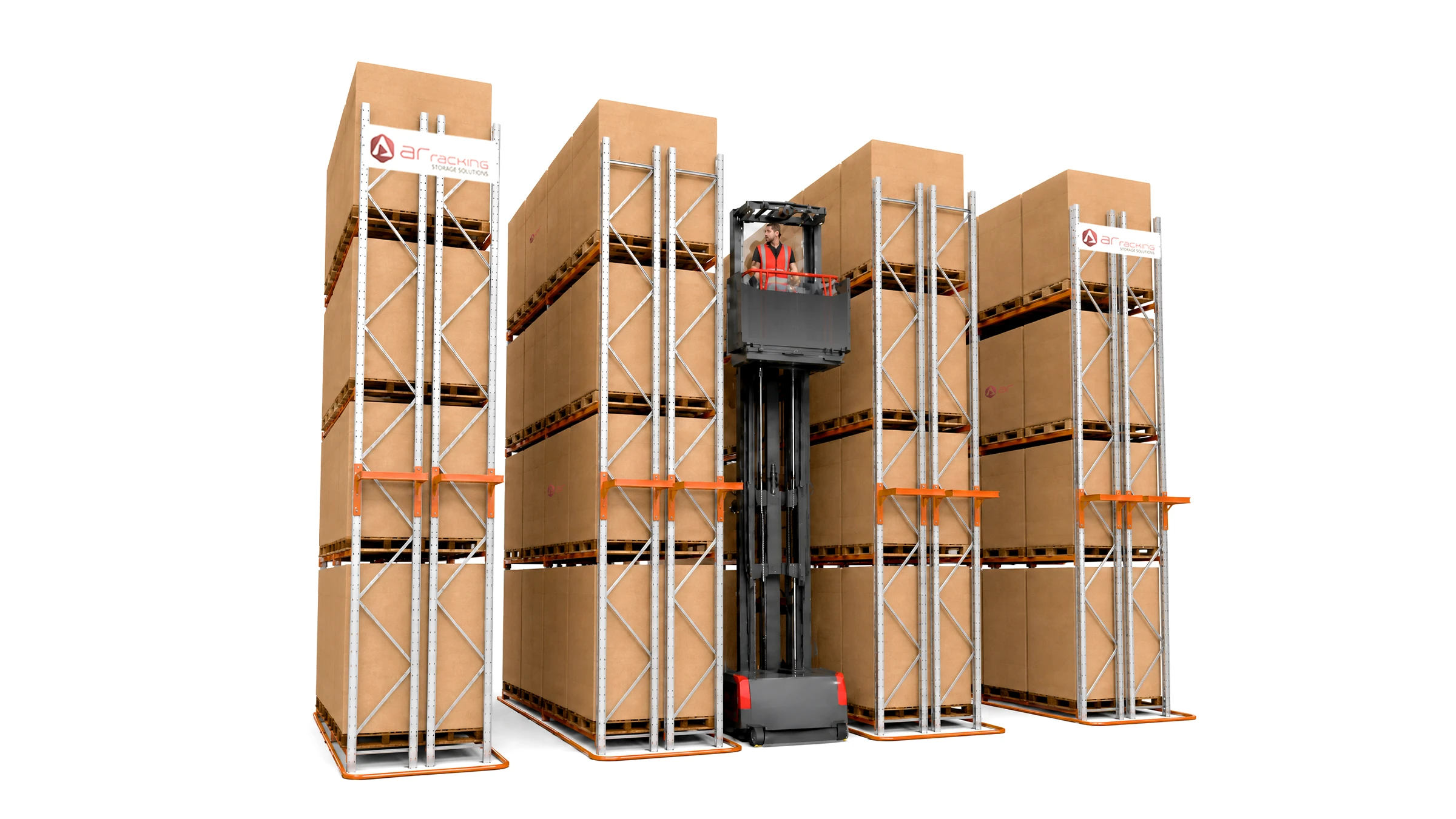

Estanterías de pasillo estrecho (VNA)

Las Estanterías de pasillo estrecho combinan las ventajas de las estanterías convencionales y compactas para conseguir un gran ahorro del espacio disponible..

VER MÁS

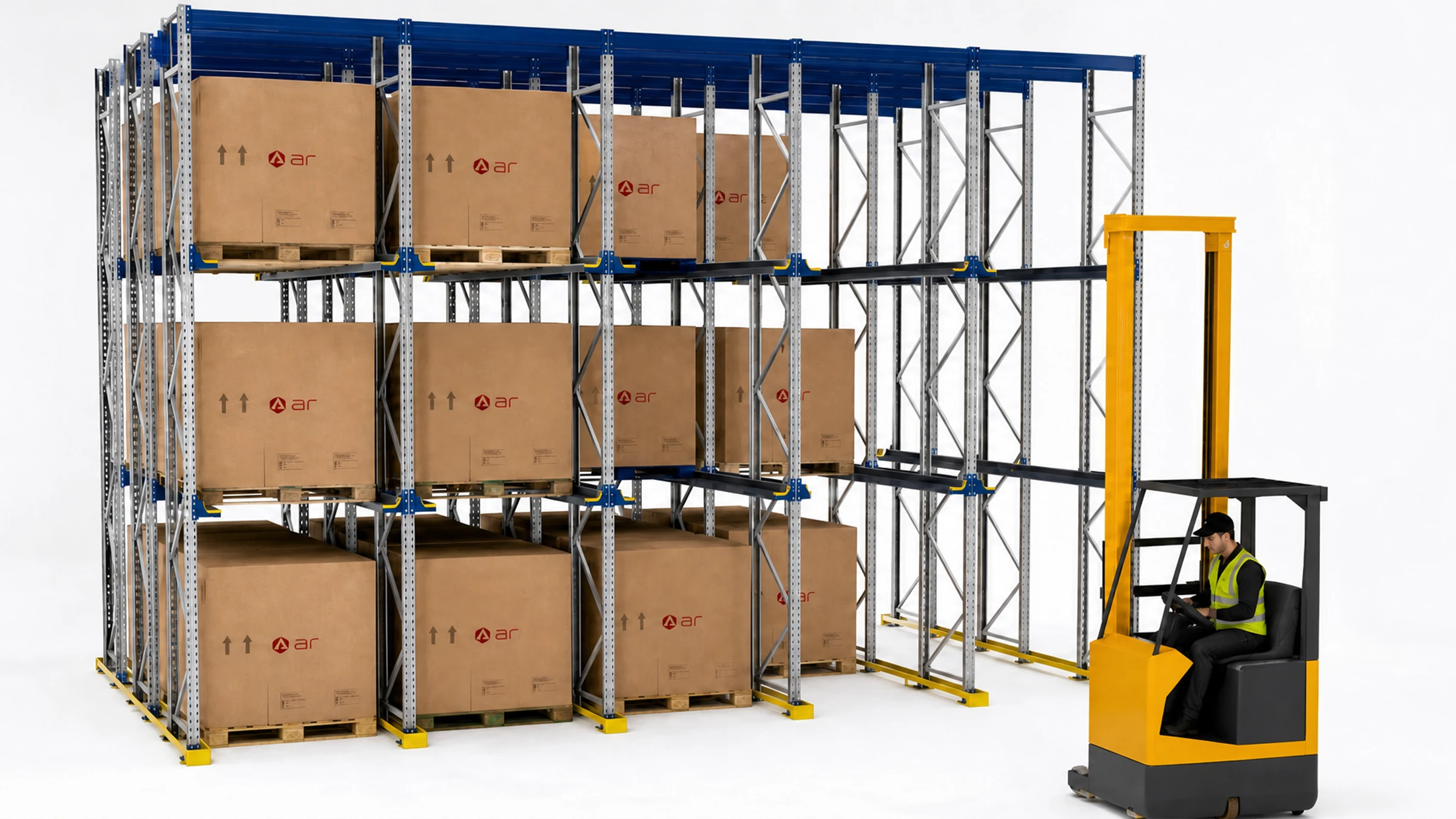

Estanterías Compactas Drive in

El sistema compacto Drive In es una solución de almacenamiento de alta densidad que aprovecha al máximo el espacio y la altura disponibles del almacén al reducir los pasillos de trabajo de la carretilla.

VER MÁS

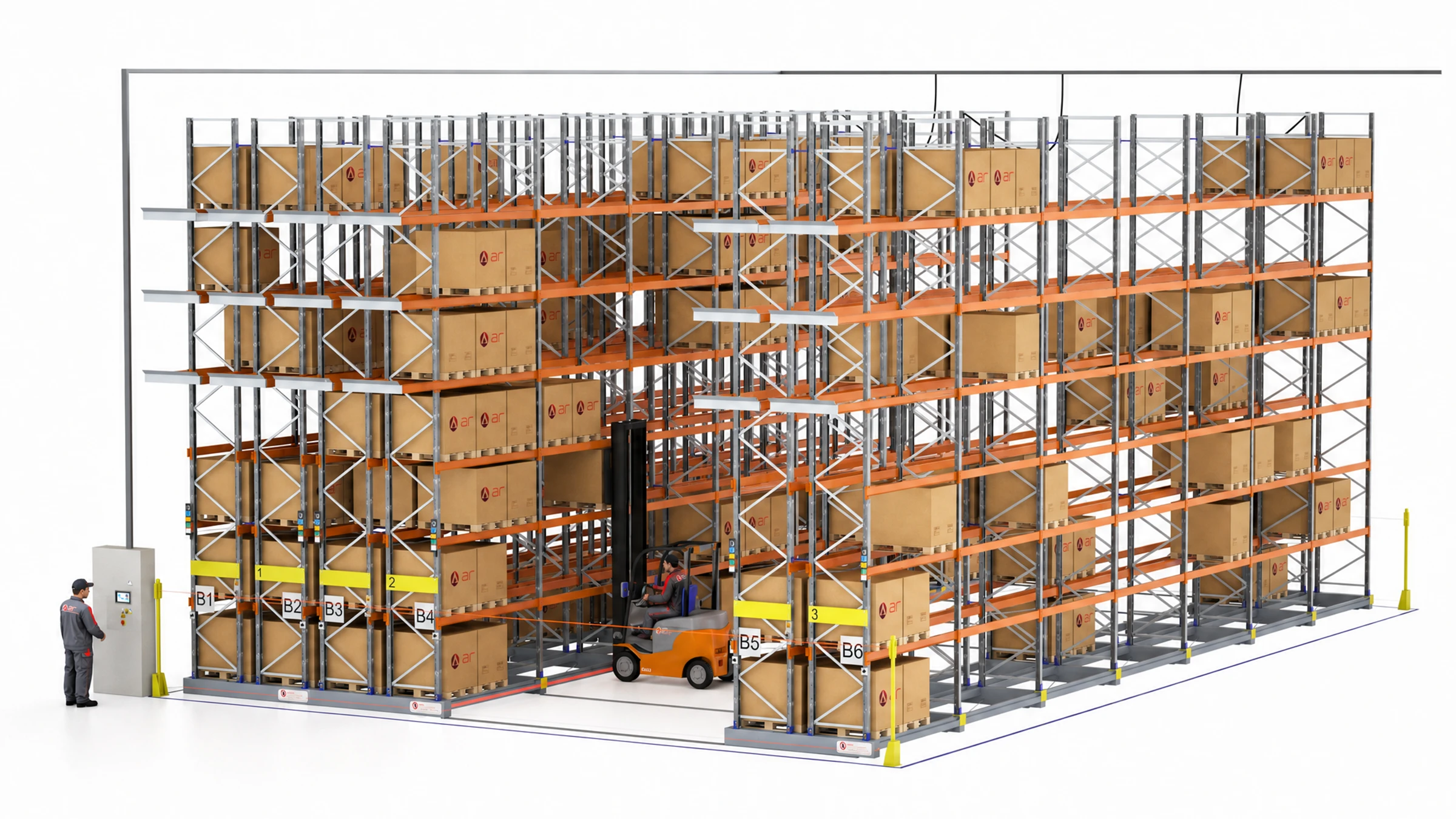

Estanterías de Bases Móviles

Se trata de un sistema en el que la estantería para paletas va montada sobre unos chasis o bases móviles guiados a través de carriles fijados en el suelo..

VER MÁS

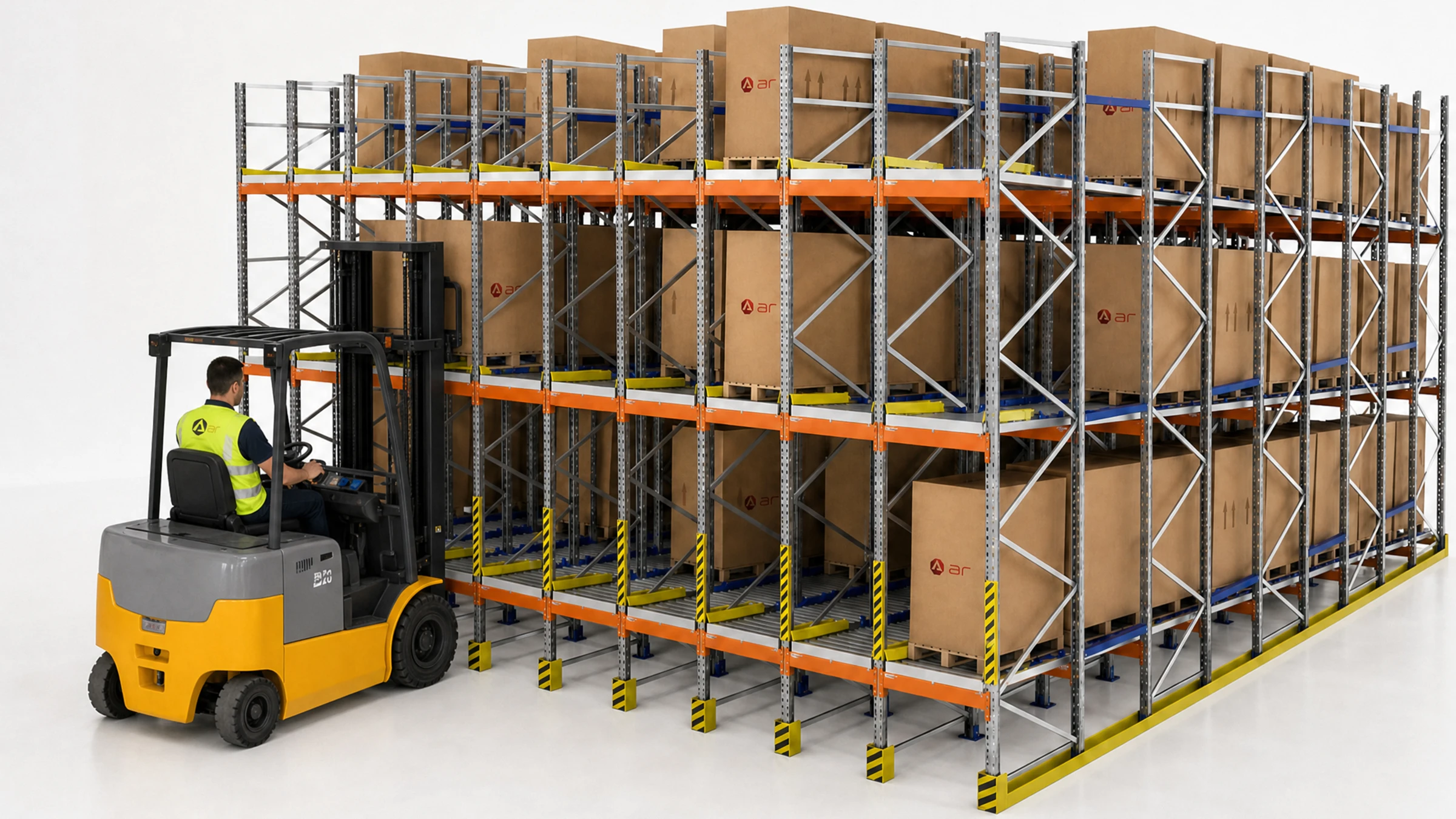

Estanterías Dinámicas para Palets (FIFO)

Este sistema de almacenamiento es la mejor solución para quienes necesitan controlar la rotación de stocks y aprovechar la mayor cantidad de espacio posible.

VER MÁS

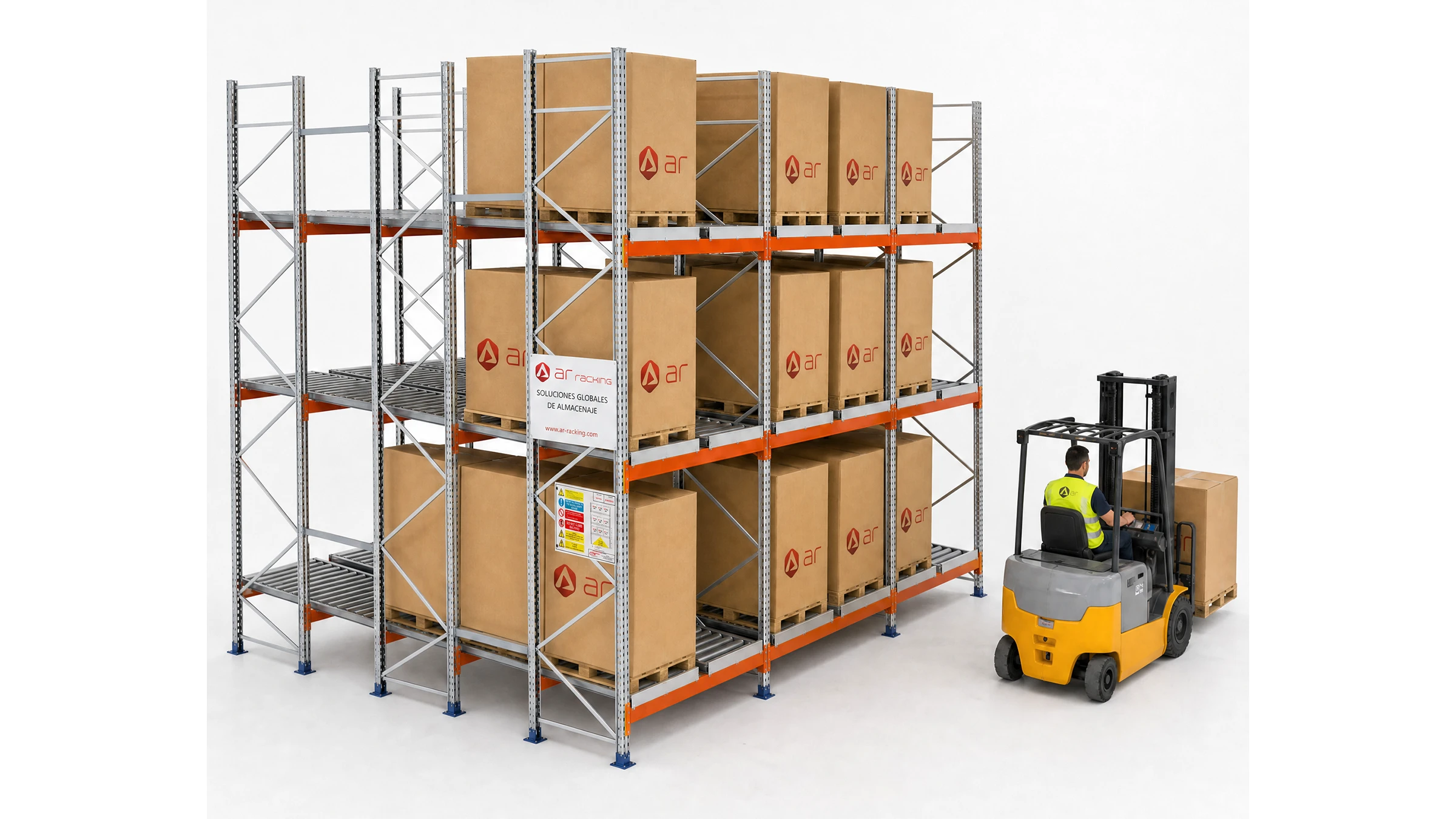

Estanterías Push-Back Dinámicas (LIFO)
